硬核修复：冷喷涂铝合金可以有多强，为什么能修飞机结构件？

当一架飞机的机身框架发生磨损，或者一个复杂的发动机零件在最后一道工序被发现有个铸造缩孔（就像金属里的气泡孔洞），工程师往往只有两个选择：要么报废换新——成本高、周期长；要么修复——但必须确保修完后能安全飞行。

冷喷涂技术，为航空铝合金的修复打开了一扇新的大门。但问题来了：喷上去的金属层到底有多结实？真能代替原来的材料扛住飞机的受力吗？今天，我们用数据说话，看看冷喷涂铝合金到底可以有多强。

从1930年代起，铝合金就是飞机结构的主力材料。它轻、强、好加工——三个优点全占。

直到今天，铝合金依然占航空原材料需求的约48%。从机身蒙皮到框架梁，从起落架到燃油系统支架，到处都有它的身影。即便是碳纤维复合材料流行的今天，铝合金在战斗机、中小型飞机、大型客机的关键承力部位仍然不可替代。

飞机在服役过程中铝合金零件会出现磨损、腐蚀、裂纹等问题。腐蚀问题每年给全球航空业造成的直接损失高达数十亿美元，还不算飞机停飞带来的损失。因此，如何高效、低成本地修复高价值铝合金零件，一直是行业持续攻关的核心课题。

修复铝合金，最大的难点是——怕热。

铝合金对高温极其敏感。传统的焊接、堆焊、等离子喷涂等方法，都会把材料局部加热到几百度甚至更高。结果就是：氧化、晶粒变粗、零件变形，更重要的是——铝合金里起强化作用的“沉淀相”会被热溶解，强度直线下降。很多铝合金在140°C左右强度就开始下滑，而传统热修复的温度远超这个值。结果是：修是修上了，但性能已经大打折扣，甚至可能引入新的缺陷。

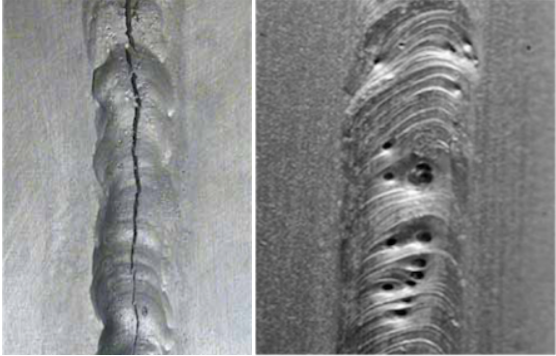

图2 铝合金焊接裂纹、气孔缺陷（图源：网络）

冷喷涂技术彻底改变了这一局面。

冷喷涂是一种固态加工工艺——金属颗粒全程不熔化，始终以固态高速撞击到基体表面（就像用高压气枪把金属粉末“打”进零件表面）。因为不熔化，所以：

1.几乎没有氧化

2.没有热影响区

3.原始微观组织保留完好

对那些“怕热”的高强度铝合金来说，冷喷涂简直是量身定做的修复方案。相比换新零件，冷喷涂修复可以节省60%-95%的成本，大幅缩短维修周期，甚至可以在飞机上直接修，不需要拆下来。堪称铝合金修复领域的“神配合”。

解决了"能不能修"，只是迈出了第一步。

早期冷喷涂多用于填坑补面的尺寸恢复——把磨掉的厚度补回来就算完成任务。但航空维修真正的"深水区"，是结构修复。

什么意思？当修复对象变成机身框架、接头等承力构件时，喷上去的涂层就不能只是“贴”在表面，而必须和原始材料一起承受拉伸和疲劳载荷。这意味着两个硬指标：

结合强度足够高（涂层和基体之间要“黏”得牢）

抗拉强度接近原始材料水平（能承受多大的拉力才断）

跨不过这道门槛，冷喷涂就只能停留在“补面子”，进不了“换里子”的阶段。

先看看航空常用铝合金的力学"原厂水平"——这是冷喷涂修复层必须追赶的标靶：

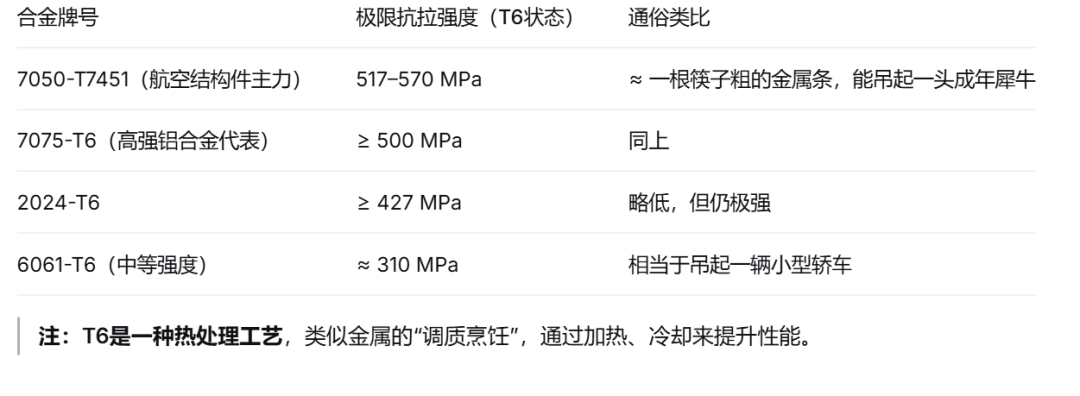

图3  原厂铝合金抗拉强度参数（图源：超卓航科）

国际上一些研究团队取得了不错的成绩，比如Rokni 博士团队（美国南加州大学）长期保持着多个牌号的冷喷涂涂层强度纪录。其喷涂态（未进行热处理）抗拉强度可达 413 MPa（5056, J Therm Spray Tech, 2018）、440 MPa（6061, Surface & Coatings Technology, 2017）、420 MPa（7075, Surface & Coatings Technology, 2016）；经热处理后可进一步提升至 490 MPa（6061）和 570 MPa（7075）。

但值得注意的是，这些数据均采用尺寸仅 10 mm × 1.5 mm 的微型试样测试，与 ASTM E8 标准规定的最小 100 mm × 10 mm 尺寸相去甚远——试样越小，尺寸效应越显著，误差越大，数据的工程代表性存疑。

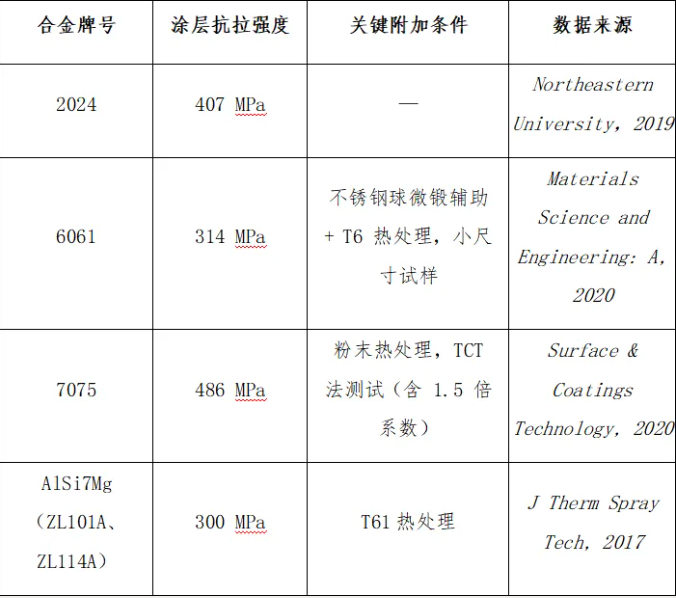

然而，这些成绩普遍依赖热处理、不锈钢球锻造辅助、激光辅助、热轧、搅拌摩擦焊等特殊手段。这些辅助工艺在实验室行得通，但搬到真实修复现场就面临三重困境：

工艺复杂度陡增，质量控制风险倍增；

通常不允许热处理——零件已装机或形状复杂，加热意味着不可控变形；

无法适应薄壁、异形航空零部件的复杂外形。

如果去掉这些辅助手段，公开报道中的铝合金修复层强度骤降至约 200 MPa，远低于块体基材水平。

打破这一行业瓶颈的，是超卓航科十余年的深耕与技术积累。从装备定制化改造、粉末原材料设计、喷涂工艺优化，到工程化应用验证，超卓航科已构建起完整的冷喷涂增材制造技术体系。

针对常见航空铝合金牌号，超卓航科开发了一系列高强度沉积层制备工艺，其核心优势在于"三个不需要，一个真标准"：

✅ 无需热处理

✅ 无需在粉末中添加增强相

✅ 无需激光辅助、搅拌摩擦焊、热轧等特殊辅助工艺

✅ 全部采用 ASTM E8 标准规定的试样进行测试

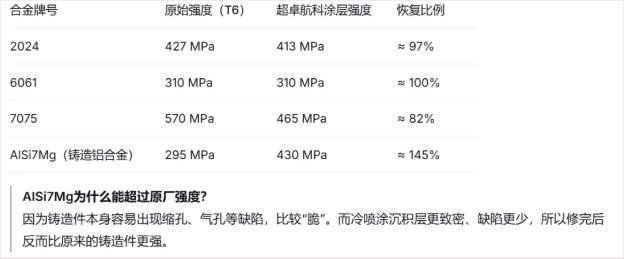

在此条件下，涂层抗拉强度达到：

同时结合强度同步达到 80–120 MPa水平。

换句话说，用最简洁、最稳定的工艺，修复层强度已达到甚至超过块体 T6 状态水平——在同等前提条件下，均为行业内最高水平。

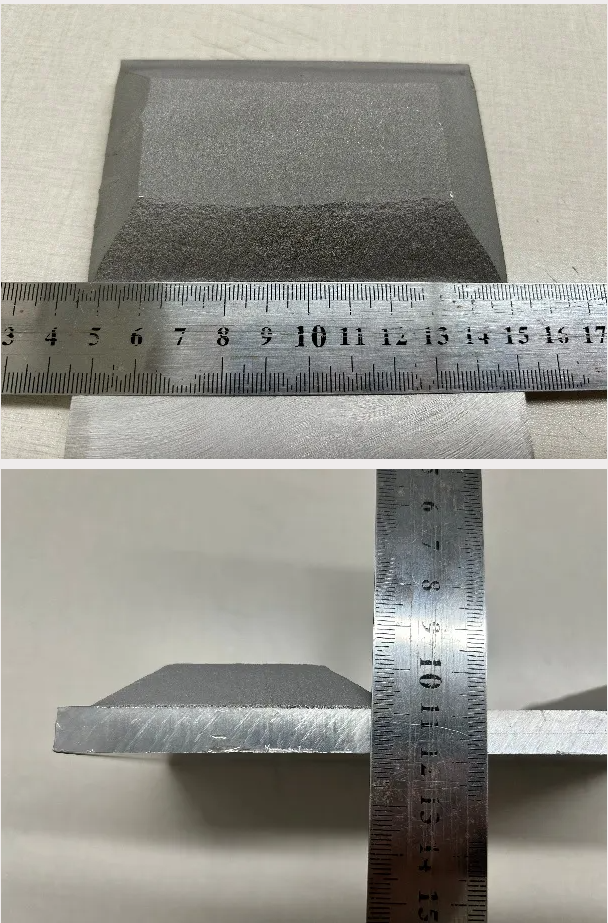

图6 超卓航科在ZL114A基体上制备的大厚度（~ 12mm）ZL114A沉积体（图源：超卓航科）

国内一款飞机起落架梁（承力超过200MPa的关键结构件）曾出现了大批量严重疲劳裂纹。焊接、铆接、复合材料填充——传统方法全部失效。

飞机设计单位找了国内多家知名高校和研究机构，结果全都失败。

超卓航科站了出来，用冷喷涂技术成功修复

难度有多大？

1.这是关键承力构件——修不好可能导致飞机不可逆损伤，甚至机毁人亡；

2.行业前无案例——没有现成经验可以参考；

3.必须原位修复——不能拆下零件，要直接在飞机上修。

✅ 自主开发了高强铝合金裂纹冷喷涂修复工艺

✅ 设计制造了移动式冷喷涂平台（可以开到飞机旁边现场作业）

✅ 成功完成批量化工程应用

✅ 飞机起落寿命大幅度提升；

✅ 成功实现批量化工程应用；

✅ 国内首次将冷喷涂技术应用于承力结构件修复

✅ 超卓航科目前仍是国内飞机结构裂纹冷喷涂修复技术的唯一合格供应商

冷喷涂技术，让铝合金修复从“补外皮”升级到了“修筋骨”——以最简洁的工艺、接近或超越原始材料的强度，真正扛住了飞机承力结构件的严苛要求。
