从粉末到耐磨铠甲：HVAF涂层是怎样形成的？
当轴承、阀门、活塞杆、泵轴或辊轴提前失效，问题通常不是因为整个零件“不够强”，而是表面没有抵御住磨损、冲蚀或腐蚀。HVAF以“低温高速”的沉积方式，把碳化物和金属粉末转化为致密涂层，让表面几百微米成为延长装备寿命的关键工程结构。
一根泵轴、一个阀芯或一套轴承发生失效时，受损区域往往集中在最外层几百微米：磨粒反复犁削，颗粒高速冲刷，腐蚀介质沿微小缺陷渗入，最终让整个高价值零件提前结束服役。若仅靠整体更换昂贵材料来解决，不仅成本高，也会增加加工与维修难度。由此，表面工程提供了另一条路径——由基体承担结构载荷，再用功能涂层抵御具体工况，把高性能材料用在真正需要的位置。

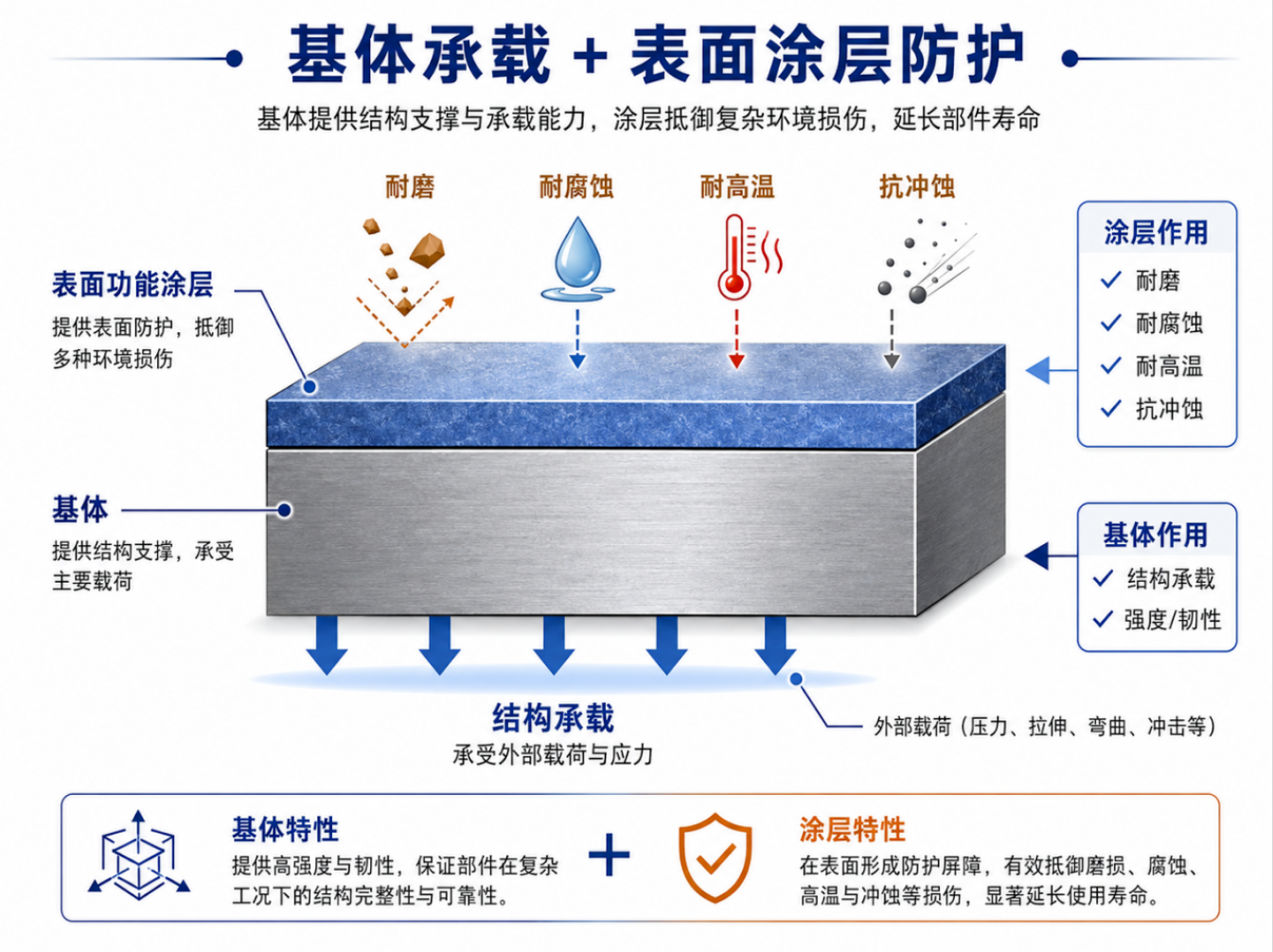

图1 “基体承载+表面涂层防护”的结构示意图（图源：AI生成）
HVAF是High Velocity Air Fuel的缩写，中文通常称为超音速空气火焰喷涂。喷涂时，压缩空气与燃料在燃烧室内稳定燃烧，形成高速燃气流；粉末由喷枪上游沿中心轴线送入，在焰流中被加热、加速，随后高速撞击经过清洁和粗化处理的工件表面。 与“温度越高、熔化越充分，涂层就越好”的直觉不同，HVAF强调的是热量与动能的合理分工：相对温和的热输入，尽量减少粉末氧化、脱碳和热分解；较高的粒子速度，则让颗粒在撞击时充分变形、铺展并压实。大量层片逐层堆积，后续颗粒又持续产生类似“微锤击”的作用，从而减少孔隙和层间未结合区域，形成致密涂层。

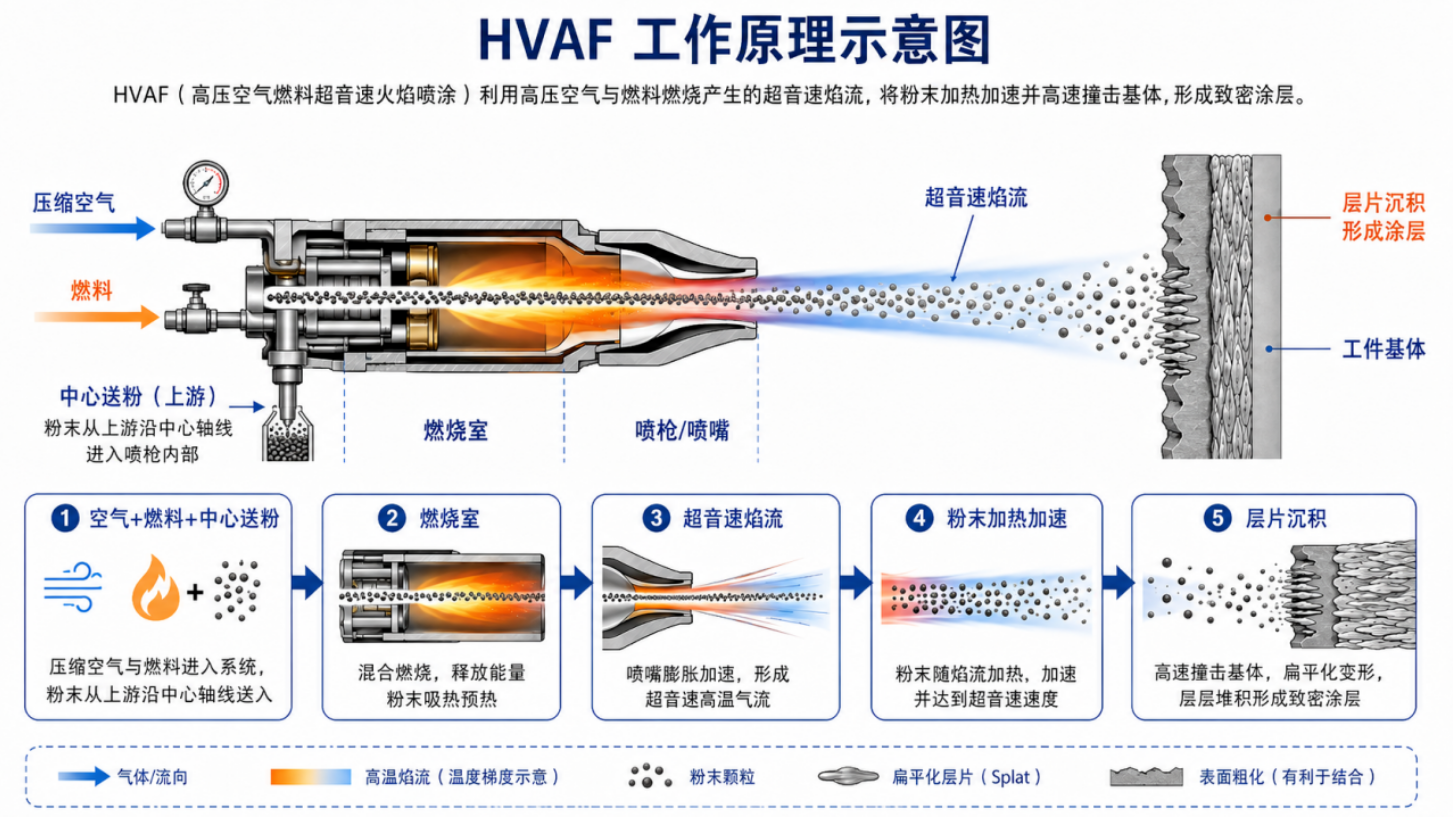

图2 HVAF工作原理示意图（中心上游送粉，图源：AI生成）
1. 保护硬质相：碳化钨怕的不是“不够熔”，而是“被烧坏”
WC-CoCr等涂层并非单一材料，而是由高硬度WC颗粒与CoCr金属粘结相共同构成。WC承担主要耐磨作用，粘结相负责连接硬质颗粒并缓冲冲击。若颗粒经历过高热输入，WC可能发生脱碳和相变，原有硬质相被破坏，涂层性能也会随之改变。HVAF较温和的热历史有助于保留更多原始碳化物，使硬度、韧性与组织稳定性获得更好的平衡。
2. 利用高动能：致密度与硬度同样重要
评价耐磨涂层，不能只看一个硬度数字。孔隙、氧化夹杂、层间未结合和贯通缺陷，都可能成为磨损扩展或腐蚀介质渗透的通道。HVAF依靠较高粒子动能促进层片铺展与压实，有利于获得低孔隙、结合紧密的组织，尤其适合磨损与腐蚀共同作用的复合工况。
3. 管理基体温升：为精密零件保留更多制造空间
HVAF属于热喷涂工艺，不需要让基体整体熔化。配合走枪速度、喷涂间隔、冷却方式和工装设计，可以对零件温升进行管理，因此更适合尺寸、组织和变形较敏感的精密零件。但“热影响相对可控”并不等于可以忽略温控，稳定制造仍需要监测工件温度并固化工艺窗口。

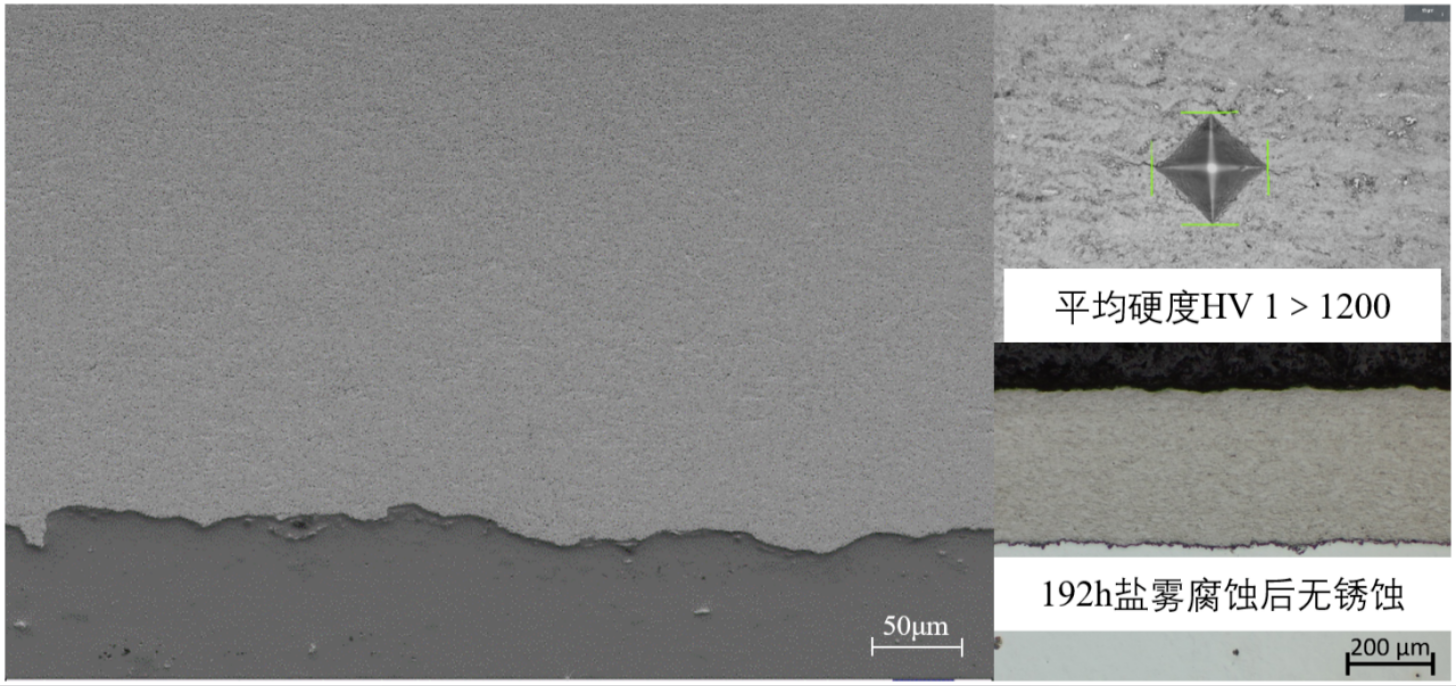

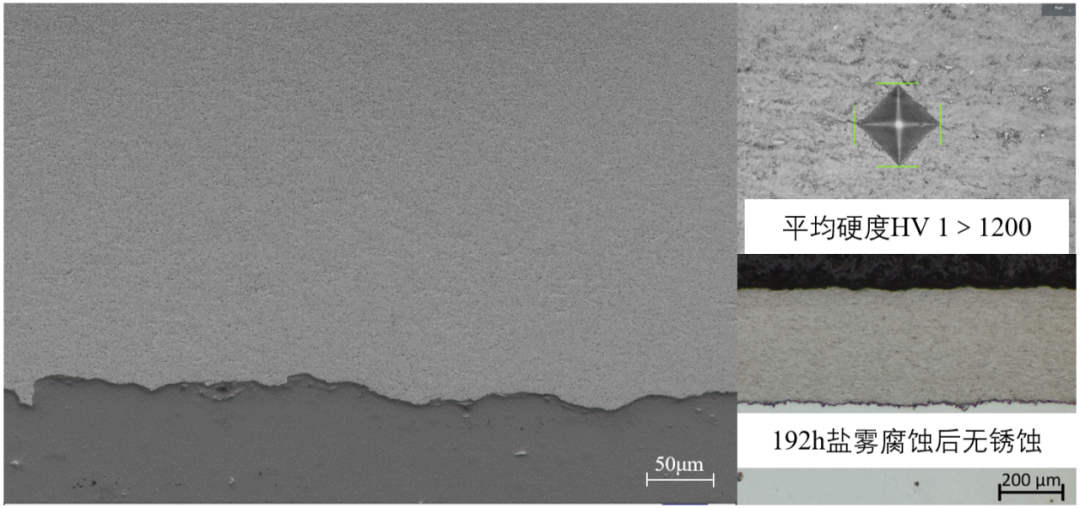

图3 WC-CoCr涂层截面、硬度及盐雾腐蚀后形貌（图源：超卓航科）

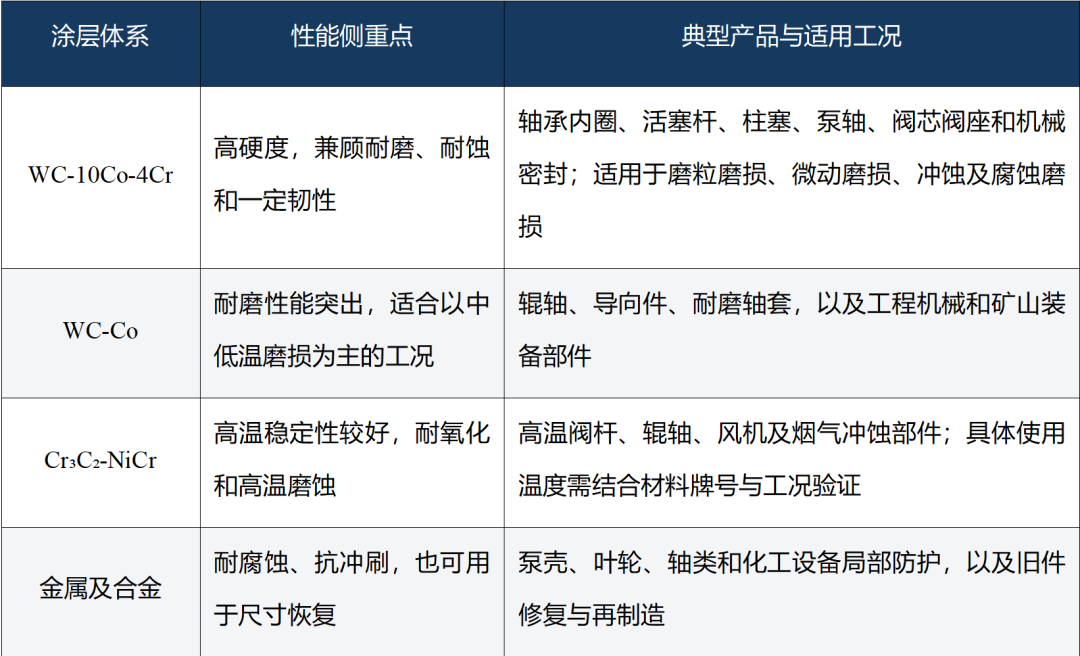

HVAF的价值不在于“能喷多少种粉末”，而是在于能否围绕失效机理选择材料，并把材料性能稳定转化为零件性能。常见产品体系各有侧重：低温磨损、腐蚀磨损与高温磨蚀需要的涂层并不相同。

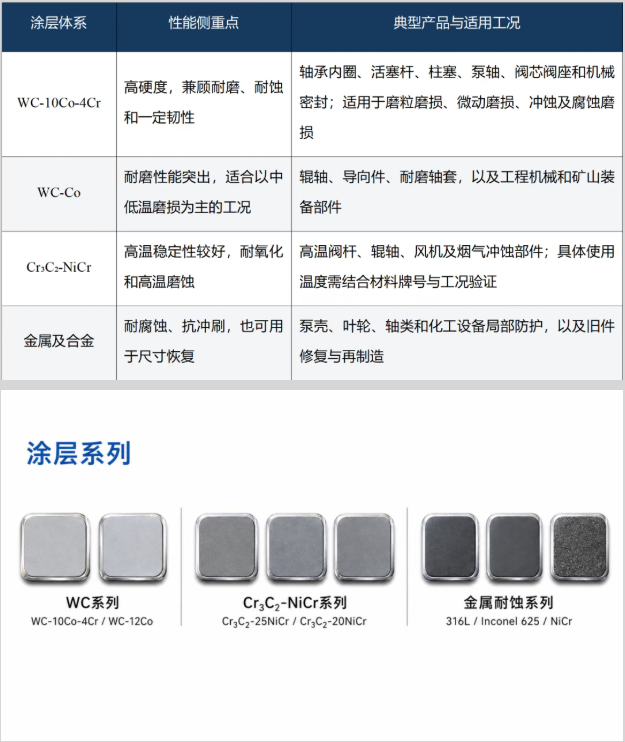

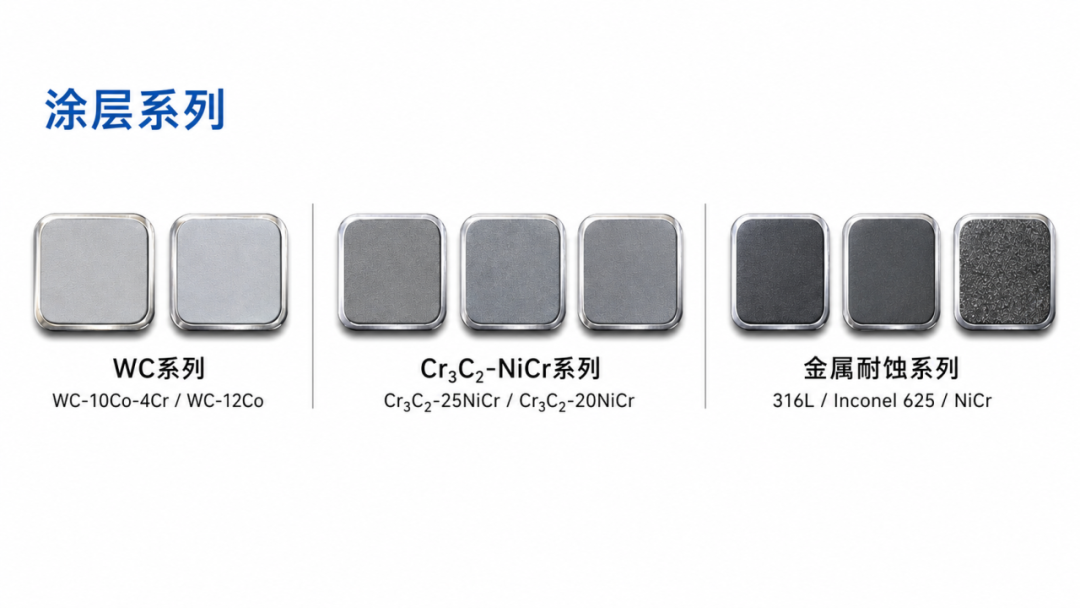

图4 HVAF热喷涂涂层产品系列（图源：超卓航科）
以轴承内圈、活塞杆、泵轴和阀门密封面为例，涂层设计不仅要追求硬度和致密度，还要同步考虑厚度均匀性、残余应力、结合稳定性、磨削余量及最终尺寸精度。粉末选择只是起点；喷砂前处理、工装遮蔽、机器人轨迹、过程温控和后续精密磨削共同决定产品能否稳定交付。

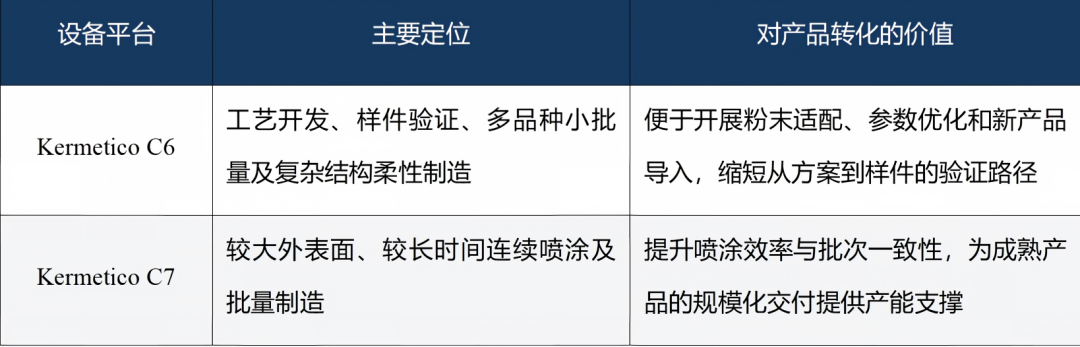

公司现有Kermetico C6和C7两套可转换HVAF/HVOF喷枪平台。C6侧重通用工艺开发、样件验证和多品种柔性制造；C7面向较大外表面、较长时间连续喷涂及批量生产。两套平台不是简单的设备叠加，而是分别承接“把工艺做出来”和“把产品稳定做下去”的任务。

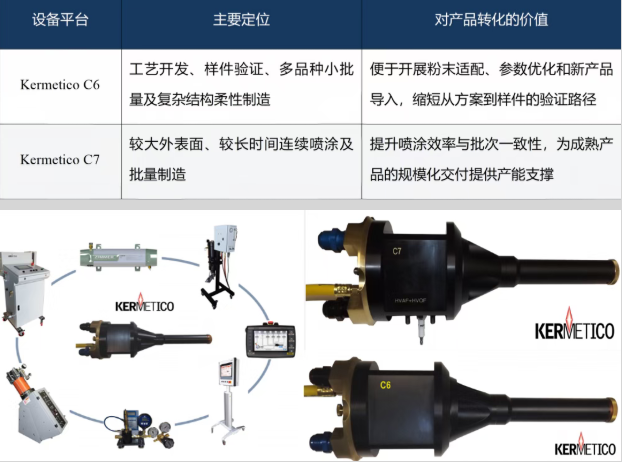

图5 Kermetico系统及C6、C7喷枪（图源：Kermetico）
依托C6与C7的互补配置，可将工况分析、材料筛选、试样验证、产品试制与批量制造连接起来：新材料和新结构先建立可重复的工艺窗口，再根据零件尺度与订单需求转入稳定生产。客户获得的因此不只是一次喷涂加工，而是一套可验证、可复制、可追溯的产品化方案。
工况识别：明确磨损形式、腐蚀介质、温度、载荷、精度及寿命目标； 涂层设计：匹配材料体系、涂层厚度、结构层次及必要的后处理； 工艺验证：通过厚度、金相、孔隙率、显微硬度、结合性能和专项试验建立窗口； 产品制造：协同优化喷砂、遮蔽、机器人轨迹、过程温控与加工余量；
HVAF的优势并不只是“喷得快”，而是通过热输入与粒子动能的协同，减少材料热劣化并形成致密沉积。它也不是适用于所有零件的万能答案：只有把磨损机理、腐蚀介质、服役温度、载荷、精度和成本放在一起分析，才能判断哪一种材料、厚度和制造路线真正适合产品。
从失效问题出发，形成可交付的涂层产品。针对磨损、冲蚀、腐蚀、高温氧化或旧件尺寸恢复需求，我们可围绕WC-CoCr、Cr₃C₂-NiCr及金属合金涂层，提供工况分析、材料筛选、试样验证、产品试制和批量制造服务，让表面强化从“能喷”走向“稳定可用”。
作者：徐星星，湖北超卓航空科技集团股份有限公司
返回列表
