把粉末"砸"成涂层：氮气和氦气，谁才是冷喷涂的真主角？

在冷喷涂中，即使设备、粉末以及名义入口压力和温度相同，仅把主工艺气体由氮气换成氦气，气流速度、颗粒速度和传热过程都会改变，涂层致密度、结合强度与沉积效率也可能出现明显差异。

为什么会这样？

要回答这个问题，首先要回到冷喷涂的本质——它不是“先把粉末熔化再铺上去”，而是“用高速气流把固态粉末加速后撞击基体”。

换句话说，推进气体不是唯一的“主角”，却是决定颗粒速度的关键变量；喷嘴结构、压力、温度、粉末粒径和材料性能同样不可忽视。

今天，我们就来把氮气和氦气这两种最常用的工艺气体，从加速能力、成本、材料匹配、化学稳定性到混合使用，彻底讲清楚。

很多人第一次听到“冷喷涂”，会下意识以为它和热喷涂差不多——都是把材料加热后喷上去。其实不然。

冷喷涂的核心逻辑，可以用一句话概括：不以整体熔化为前提，主要依靠高速冲击和塑性变形。

具体来说，高压气体经预热后进入拉瓦尔喷嘴，在膨胀过程中形成超音速气流；金属粉末从侧向或轴向送入，被气流加速到每秒数百米。颗粒撞击基体时发生强烈塑性变形，表面膜层破碎并被挤出，颗粒与基体、颗粒与颗粒之间形成紧密接触和结合，逐层堆积成涂层。

整个过程中，颗粒整体通常保持固态；界面处可能出现瞬时强塑性流动和局部热效应，但不同于传统热喷涂的整体熔化—凝固。因此，冷喷涂通常具有氧化少、相变小和成分保持性好的特点。

关键问题来了：颗粒要达到多快速度，才能“撞得上、粘得住”？这就引出了冷喷涂最核心的概念——临界速度。

每种材料在给定粉末状态和基体条件下都有相应的“临界沉积速度”。颗粒速度低于临界值时往往反弹或造成冲蚀；超过临界值后才具备有效沉积的条件，但速度过高也可能带来基体冲蚀、颗粒破碎或喷嘴磨损等问题。

而决定颗粒速度的关键因素之一，就是推进气体的种类。这就是氮气和氦气差异的源头。

如果用一句话概括两者的典型差异，那就是：在可比的入口压力、温度、喷嘴和粉末条件下，氦气通常能获得更高的气体速度和颗粒速度。

背后的原因不仅是分子量。按理想气体近似，声速与比热比、温度和摩尔质量有关。氦气摩尔质量约4.00、比热比较高，常温声速约1007 m/s，因此在拉瓦尔喷嘴中可以达到更高的绝对气流速度。

氮气摩尔质量约28.0，常温声速约349 m/s。在相同名义入口工况下，氮气的气体出口速度和颗粒速度通常低于氦气；不过实际差值还取决于气体密度、质量流量、喷嘴长度、粉末粒径与注入位置等因素。

需要注意：不能简单理解为“气体越轻，推力就越大”。氦气的优势主要来自更高的声速和膨胀速度，而颗粒能否充分跟随气流，还取决于气固两相之间的动量传递和喷嘴匹配。

这个差异在工程上意味着什么？

这意味着对于临界速度较高或变形抗力较大的材料——如部分钛合金、镍基高温合金、不锈钢和高熵合金——氮气在常规工况下可能速度余量不足；氦气可以扩大可沉积工艺窗口。但通过提高氮气压力、温度并优化喷嘴和粉末，部分材料同样可以用氮气实现沉积。

冷喷涂参数研究表明，提高入口压力和温度、优化喷嘴及粉末粒径分布、采用氦气或氮氦混合气，都可以提高颗粒速度。其中，换用氦气通常是有效的提速手段，但并非唯一方案，也未必是成本最优方案。

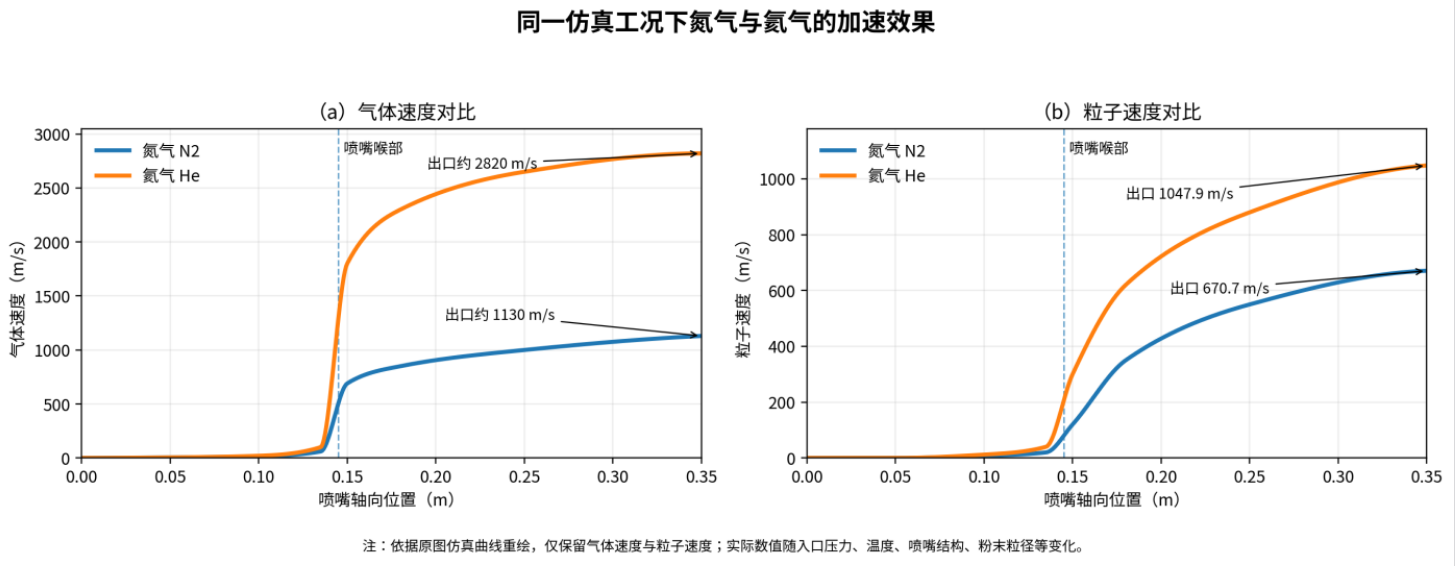

图1 同一仿真工况下氮气与氦气的气体速度（左）和粒子速度（右）对比（图源：超卓航科广州技术中心）

既然氦气这么好，为什么不全部用氦气？答案很现实——贵。

氮气约占干燥空气体积的78%，工业制取和供应体系成熟，可通过液氮、制氮机或瓶组稳定供气，单位使用成本通常显著低于氦气，适合长时间、大面积和批量化喷涂。对多数工业场景，氮气是优先评估的经济型选择。

氦气资源和供应链相对受限，价格通常较高且会随市场波动。冷喷涂主气流量较大，若一次使用后直接排放，持续运行成本会迅速上升。

对于连续、高流量的纯氦气喷涂，企业通常需要评估氦气回收的经济性；但回收、净化和再压缩系统本身也需要较高的设备投入。

因此，是否配置氦气回收系统要结合年使用量、回收率、纯度要求和维护能力测算，并不是所有氦气工艺都必须配置，也不是配置后就一定经济。

 图2 氮气站与氦气瓶组（来源：网图）

氮气适合多数常规工业化应用；当氮气难以达到目标颗粒速度、涂层性能要求高或零部件价值较高时，才更有必要考虑氦气。这不是“谁更高级”的问题，而是工艺窗口与全生命周期成本是否匹配的问题。

理解了加速能力和成本的差异，材料匹配就顺理成章了。我们可以把常用金属材料，按“好不好沉积”大致分成两类。

1. 氮气的主场：易沉积材料

铝、铜、锌、银等塑性较好、临界速度相对较低的材料，通常可优先采用氮气。部分铁基和镍基材料也可以使用氮气，但往往需要更高压力、气体预热和更精细的喷嘴—粉末匹配。

在防腐、导电、导热、尺寸修复等大量工程场景中，氮气冷喷涂已经能交出令人满意的答卷。

以316L不锈钢为例，高压氮气配合气体预热可以显著提高颗粒速度和沉积致密性；但涂层孔隙率、结合强度和沉积效率仍会受到粉末形貌、粒径、喷嘴及基体状态影响，不能仅凭“800℃”这一单一参数判断是否满足工程要求。

2. 氦气的主场：难沉积材料

当材料本身硬度高、强度高、临界速度高时，氮气可能就“力不从心”了。这时氦气的价值就凸显出来。

典型场景包括：

●  钛及钛合金——并非只能使用氦气；优化的高压、高温氮气也可实现沉积，但氦气通常能扩大速度窗口并提高沉积效率；

●  镍基高温合金、MCrAlY类材料——变形抗力较大，常需要氦气、氮氦混合气或高参数氮气来获得较高致密度和结合性能；

●  高熵合金及部分金属—陶瓷复合粉末——需要更高冲击速度，但还要关注脆性相破碎、基体冲蚀和喷嘴磨损，不能只追求速度。

在其他条件匹配良好时，氦气提高颗粒速度后，通常能增强塑性变形并改善沉积效率和致密性；但最终结果仍取决于颗粒速度相对于临界速度的“余量”，并非所有材料都一定会同步提高全部性能。

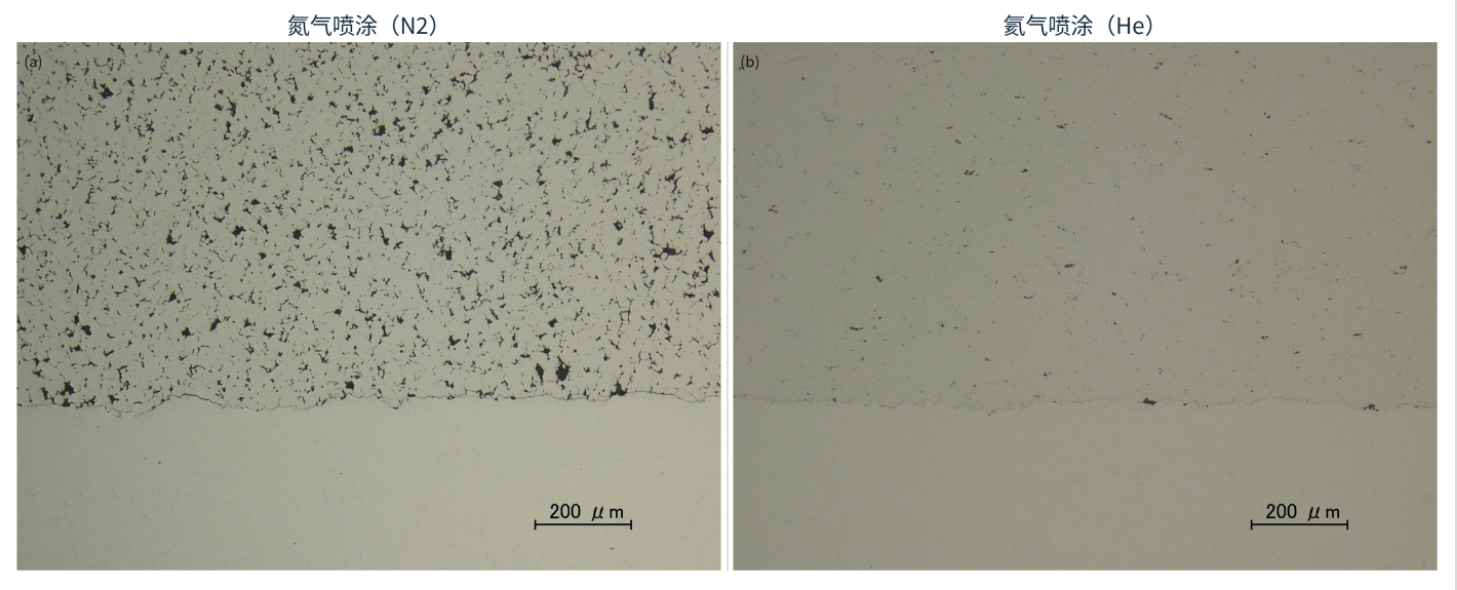

图3 氮气（左）和氦气（右）喷涂高温合金涂层的截面金相对比（图源：超卓航科广州技术中心）

3. 一个重要提醒

氦气并不等于“好涂层”。材料容易沉积时，氦气可能只是增加成本；参数匹配不当时，即使用氦气也未必理想，速度过高还可能引起冲蚀、颗粒破碎或喷嘴磨损。

气体选择从来不是孤立问题，而是冷喷涂工艺系统匹配的一部分。

除了加速能力和成本，氮气和氦气还有一个容易被忽视的差异——化学稳定性。

氦气属于惰性气体，与喷涂材料发生气体化学反应的风险很低。对于对气氛敏感、需严格控制吸气或反应的材料，氦气可以提供更宽的工艺安全余量。

氮气在冷喷涂常用工况下通常也具有足够的稳定性。对钛等高活性材料以及较高气体温度条件，需要结合颗粒实际温度、停留时间和涂层成分评估吸氮或表面反应风险；氧化程度还与气体纯度、系统漏气和粉末原始氧含量密切相关。

还要区分“气体温度”和“颗粒温度”：冷喷涂的入口气体可以被加热到较高温度，但颗粒整体通常仍低于熔点，反应程度和氧化程度远低于典型熔化型热喷涂工艺。

工程上，通常会根据材料体系、喷涂温度和涂层服役要求，来判断是否需要使用氦气或氮氦混合气，以兼顾性能与成本。

氦气性能好但成本高，氮气成本低但加速能力有限——有没有两全其美的办法？

有。这就是工程上常用的折中方案：氮气+氦气混合气。

基本思路是在氮气中加入一定比例的氦气，提高混合气的声速和可达到的颗粒速度，同时降低纯氦气用量。需要注意，速度提升并不一定与氦气体积分数线性对应，最佳比例应结合压力、温度、喷嘴、粉末和回收条件通过计算与试验确定。

这种方案特别适合以下四种情况：

①  单独使用氮气时涂层质量不稳定，但全氦气成本过高；

②  材料临界速度较高，需要适当提高颗粒速度；

③  现场或移动式设备不便配置完整氦气回收系统；

④  希望在性能和成本之间找到平衡点。

氮氦混合气不是简单的“折中”，而是通过气体配比优化工艺窗口和全生命周期成本的一种工程手段。

说了这么多，最后用一张表把两者的核心差异浓缩一下，方便对照和决策：

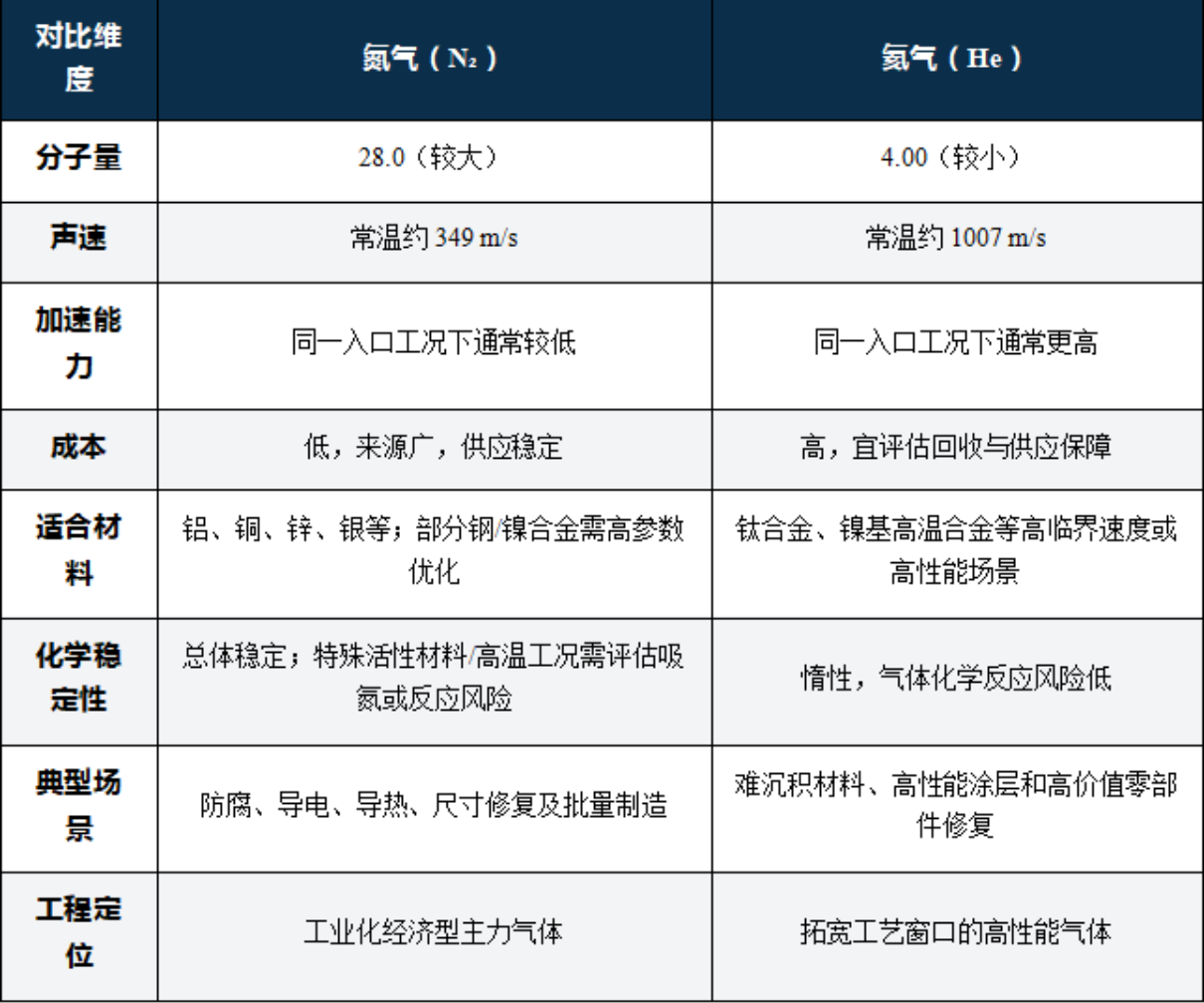

图4 氮气与氦气在冷喷涂中的核心对比（图源：超卓航科广州技术中心）

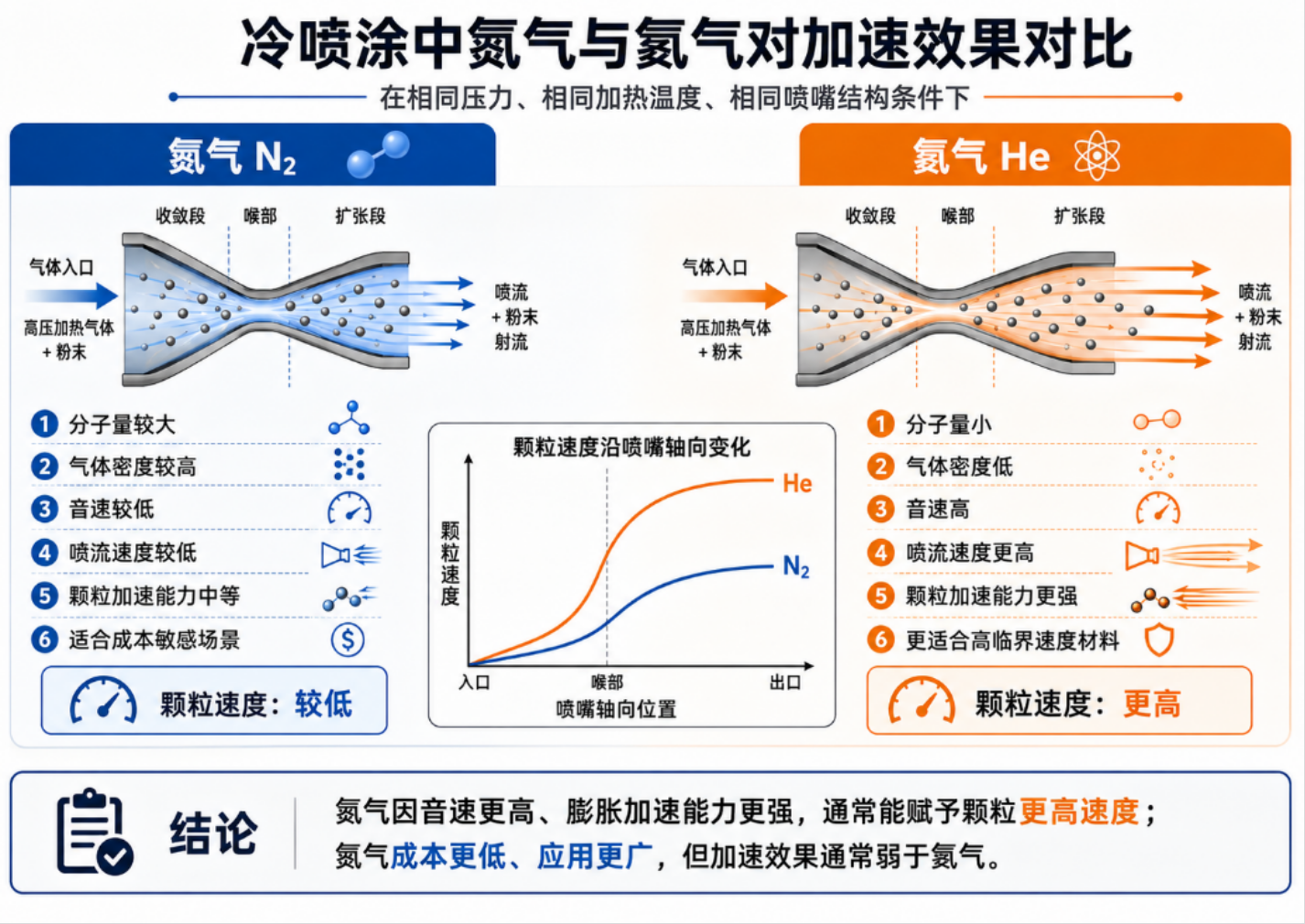

图5 氮气与氦气综合对比（来源：超卓航科广州技术中心）

回到开头那个问题——为什么换一种气体，效果就天差地别？

因为推进气体会显著影响喷嘴内气流状态和颗粒速度，而颗粒速度相对于临界速度的水平，又直接影响能否沉积以及涂层质量。但气体种类只是冷喷涂系统参数中的一个关键因素，而不是唯一因素。

氮气成本较低、供应稳定，是冷喷涂工程应用中最常用的主工艺气体，适合铝、铜等较易沉积材料，也适合多数成本敏感和批量化应用。

氦气凭借更高的声速和喷嘴膨胀速度，通常可以获得更高颗粒速度，适合拓宽难沉积材料的工艺窗口或追求高致密度、高沉积效率的场景；其代价是气体和回收系统成本较高。

氮氦混合气可以在一定范围内兼顾性能和成本，但配比应通过仿真和工艺试验确定。

在冷喷涂工艺开发中，选择氮气、氦气还是混合气，应综合材料临界速度、设备能力、喷嘴和粉末匹配、涂层指标、沉积效率、气体供应及回收成本。真正好的方案，不是“气体越贵越好”，而是在满足性能的前提下具有稳定性、可制造性和经济性。

作者：兰海明，湖北超卓航空科技集团股份有限公司
