冷喷涂技术科普：800℃高温气体，如何实现“冷”工艺？

冷喷涂设备的工作气体常被加热至800℃甚至1000℃，这让许多初学者感到困惑：“既然是‘冷喷涂’，怎么会出现如此高的温度？这样的高温是否会损伤热敏感基材？”

本文将通过能量守恒的视角，揭示一个看似矛盾却合乎物理规律的技术真相：这800℃的“热”，在特制喷嘴里几乎全部转化为了推动粉末飞行的“动能”，真正冲击到工件的，其实是已经降温的超音速气流和始终保持固态的粉末颗粒。

冷喷涂之所以“冷”，并非因为气体初始温度低，而是因为高温气体在喷嘴中通过膨胀过程，将热能（内能）高效转化为动能，从而实现自身温度的急剧下降。这一过程完全遵循能量守恒定律：热能减少，动能增加，气体温度随之降低。

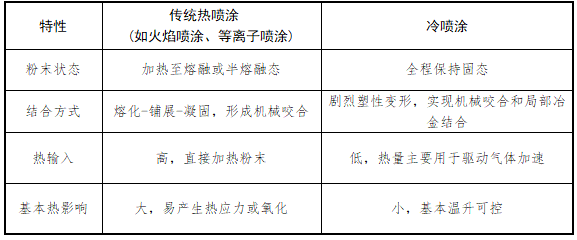

要理解“高温成就冷工艺”，首先需要厘清冷喷涂与传统热喷涂的本质区别：

理解了冷喷涂“不熔化”的本质后，用户最大的困惑在于：设定800℃，为何没破坏工件的热处理状态？答案在于一场发生在 “拉伐尔喷嘴”中的能量魔术三步曲。我们可以理解为：“冷喷涂的过程，粉末颗粒搭乘了一班“极速高铁”，其动力来自高温气体内能转换而来的高速气流，而颗粒本身始终保持固态。”

高压工作气体（通常为N₂或He、压缩气体）进入喷枪前被加热至800℃~1000℃。这一过程并非为了加热粉末，而是为了增加气体的热运动能量——温度越高，气体分子越“活跃”，膨胀做功的能力越强。这就像给赛车加满高标号燃油，为后续的极速驰骋储备动力。

预热后的高温气体进入拉伐尔喷嘴，这种喷嘴具有独特的几何结构—先收缩后扩张，形成一个“喉部”，当高温高压气体通过喉部进入扩张段时，发生绝热膨胀：

·气体的热能（内能）迅速转化为动能；

·气体分子运动速度急剧增加，形成超音速气流；
·根据能量守恒，内能减少必然导致气体温度骤降。

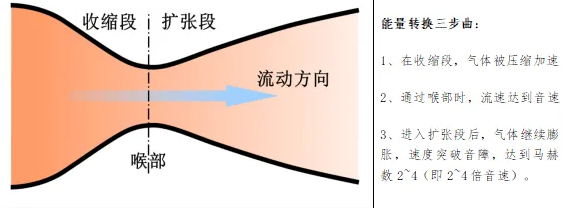

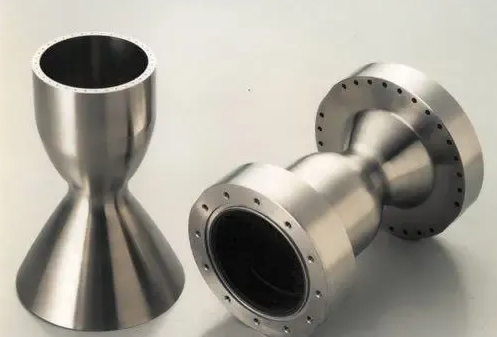

图 2 拉伐尔喷嘴结构示意图及气体焓值过程（图源：网络）

以氮气为例，当入口温度为 800℃，压力为 5 MPa 时，出口气流温度可降至零下数十摄氏度（取决于膨胀比与气体种类）。即使使用空气或氮气，降温幅度虽小，但仍远低于入口温度。这就是冷喷涂“冷”的真正来源：气体自身在膨胀中变冷，而非被“冷却”。

这一过程类似于喷气发动机的尾喷管——燃烧室中产生的高温高压气体通过喷嘴加速喷射，产生强大推力，而喷出的气流温度已远低于燃烧室温度。而冷喷涂喷嘴扮演的正是这一“热能-动能转换器”的角色。

粉末颗粒由送粉气流注入喷嘴的高温区。那么，被超音速气流裹挟的粉末颗粒，经历了怎样的温度变化？

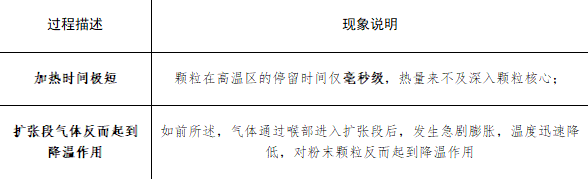

粉末颗粒由送粉气流注入喷嘴，与高速气流混合。尽管气体在喷嘴入口处温度很高，但颗粒在高温区的停留时间极短（仅毫秒级），达到喉部时，温度仍低于气体温度。更重要的是，颗粒进入扩张段后，周围气体已因膨胀而降温，甚至对粉末起到冷却作用，使其始终保持固态。

理解了气体如何“变热为快”，接下来一个自然的问题是：这些固态颗粒以超音速撞上去，为什么能粘住而不是弹开或把基体砸坏？

研究发现，每种材料都存在一个临界速度——当颗粒撞击速度超过这个值时，就能形成牢固结合；低于这个值，则会反弹或造成冲蚀。

对于常见金属材料，这个临界速度通常在400~800 m/s范围内。而冷喷涂工艺中颗粒速度可达500~1200 m/s，通过工艺优化，能都确保高效沉积。

当固态颗粒以超音速撞击基体时，发生一系列物理过程（总时长仅几十纳秒）：

绝热剪切失稳：撞击产生的巨大压力（可达GPa级）使颗粒与基体接触区域瞬间升温，材料发生局部软化；由于撞击过程极快，接触区热量来不及扩散，可近似视为绝热过程，导致局部温度急剧上升，材料软化，随后热量迅速被周围冷材料吸收。

剧烈塑性变形：颗粒从球形被“砸扁”成饼状，紧密贴合基体表面；

机械咬合和微区冶金结合形成：在巨大压力和局部温升共同作用下，颗粒与基体界面发生机械咬合，甚至局部区域的冶金结合。

关键点：这种局部温升仅发生在颗粒与基体接触的纳米级薄层内（通常<100nm），热量迅速被周围冷材料吸收，不会导致整体温升或材料氧化。这就是所谓的“绝热剪切”现象。

了解完颗粒如何“粘”住，用户最关心的实际问题来了：我的工件到底会热到多少度？

很多人担心：800℃的气体吹过来，工件会不会过热？会不会影响材料性能？实际上，吹到工件上的气流早已因膨胀而降温。

基体的热量主要来自一个地方，颗粒撞击时的瞬间产热——就像高速飞行的子弹击中靶子时会发热一样。但这种热量有两个特点：

局部：只发生在颗粒与工件接触的纳米级薄层。

瞬时：热量迅速被周围冷材料吸收并随气流带走。

在实际应用中，采用红外热成像仪或埋置热电偶对基体温度进行实时监测，是冷喷涂工艺开发的标准流程之一。大量实验数据表明：基体温升可控，热敏感材料也能安心加工。

至此，我们可以回答开篇的疑问：800℃的“热”去哪了？

高温气体在拉伐尔喷嘴中通过气动热力学转换，将热能高效转化为动能—内能减少，动能增加，温度下降。真正喷射至基体表面的，是已经降温的超音速气流和始终保持固态的粉末颗粒。

这就是冷喷涂的工艺精髓：以高压高温为能量来源，以速度为核心手段，最终实现对基体的低热输入、对粉末的固态沉积。也正因为这种‘冷’特性，冷喷涂被广泛用于修复航空镁铝合金零部件的修复，而这些是传统热喷涂存在大量技术难点的领域。

如果您想以更加专业系统的视角了解冷喷涂基础技术，可点击阅读冷喷涂深度科普文《冷喷涂的“冷”究竟是多少度？揭秘5MPa/800℃背后的物理真相》。您还想知道冷喷涂能喷涂哪些神奇的材料？或者您的行业是否有“怕热”的修复难题？欢迎在评论区留言。
