铝骨铜皮：冷喷涂技术如何打破“铝代铜”的最后一道壁垒

随着国际铜价的持续高位运行，从家用空调到新能源汽车，“降本增效”已不再是口号，而是生存的红线。空调行业正在加速推进“铝代铜”战略，汽车散热器也在寻求更轻量化的解决方案。

铝合金，凭借其低廉的价格（成本仅为铜的1/3左右）和优秀的轻量化特质（密度仅为铜的30%），成为了完美的替代者。然而，铝有一个致命的“性格缺陷”：极难焊接且表面极易氧化。这在对散热效率和连接可靠性要求极高的功率半导体和汽车电子领域，是一个巨大的痛点。

一种源自航天领域的“黑科技”——冷喷涂（Cold Spray），正在成为解决这一矛盾的关键钥匙。

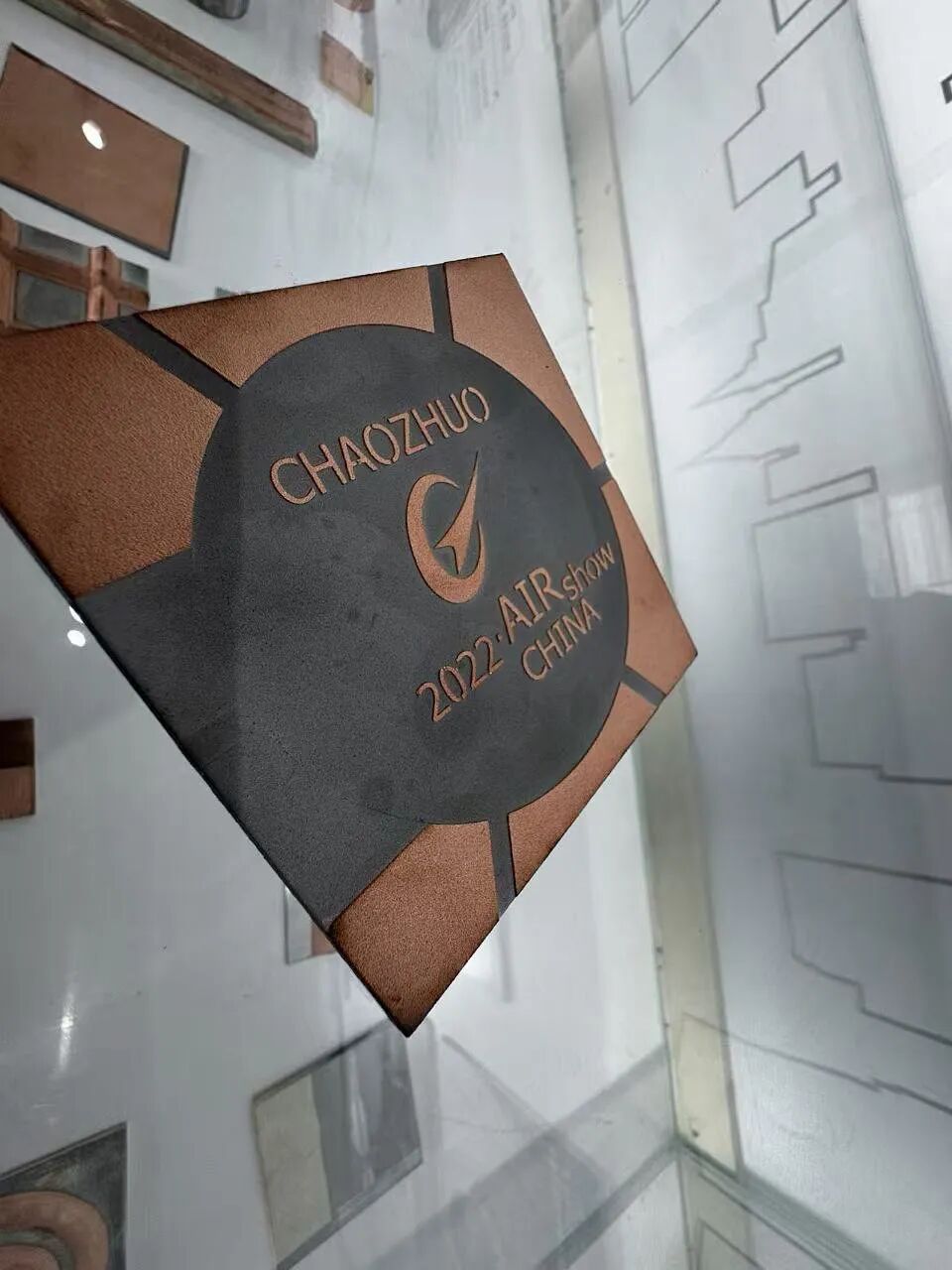

图 1 多层涂层冷喷涂样品（图源：超卓航科）

想象一下，如果将微米级的铜粉加速到超音速（500m/s - 1000m/s），像子弹一样撞击到铝合金表面，会发生什么？

在这个速度下，金属颗粒不会熔化，而是发生剧烈的塑性变形。铜颗粒像橡皮泥一样“嵌入”并“铺展”在铝基体上，瞬间形成致密的涂层。

低温特性：整个过程温度远低于铜的熔点，避免了高温氧化，保留了铜优异的导电导热性能。

冶金结合： 依靠巨大的动能，铜与铝之间实现了原子级别的物理结合，结合强度极高。

简而言之，冷喷涂就是给铝合金穿上了一层高性能的“铜铠甲”。

在新能源汽车的IGBT（绝缘栅双极型晶体管）模块或大功率LED封装中，散热底板通常需要与陶瓷基板或散热器进行钎焊（Soldering/Brazing）。

铝表面在空气中会瞬间形成致密的氧化铝薄膜，普通的焊锡根本无法浸润。

冷喷涂方案： 在铝散热器表面冷喷涂一层厚度可控（如50μm-500μm）的致密铜层。

结果： 后续的焊接工艺完全等同于“铜-铜”焊接。焊料可以完美铺展在冷喷涂铜层上，且不需要使用强腐蚀性的助焊剂。

图 2 作为钎焊基基底的铜涂层（图源：超卓航科)

传统的解决方案是电镀镍、银或铜，但它们在功率器件应用中存在隐患：

起皮与气孔： 铝合金电镀前处理极其复杂（浸锌等），容易残留药液，高温钎焊时产生气体导致空洞（Void），严重影响散热，甚至导致IGBT烧毁。

镀层太薄： 电镀层通常只有几微米，难以承受功率循环带来的热应力匹配问题。

冷喷涂优势： 冷喷涂铜层致密、无孔隙、无化学残留。其厚度可以根据设计调整，不仅充当“焊接过渡层”，还能充当“热沉扩热层”，横向传导热量，降低热阻。

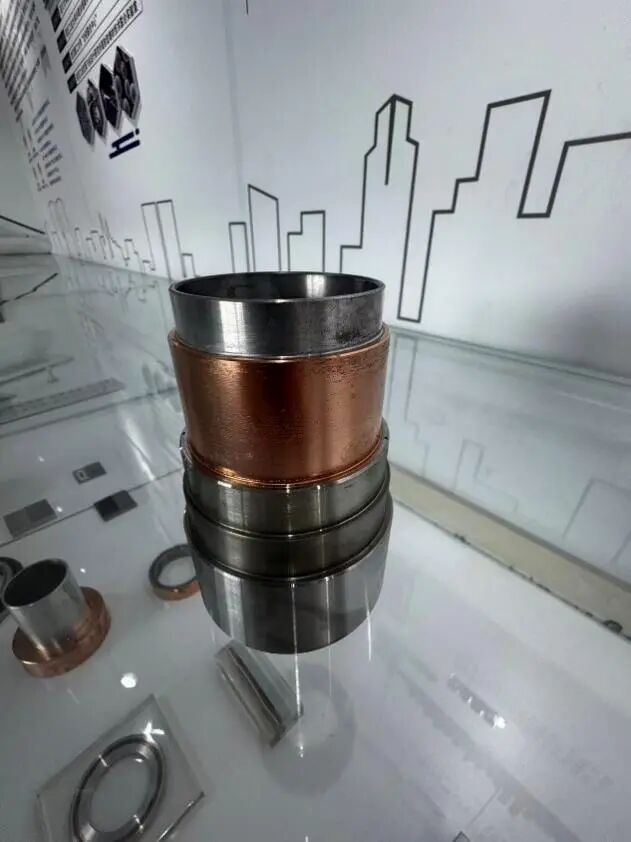

图 3 冷喷涂样品示图（图源：超卓航科）

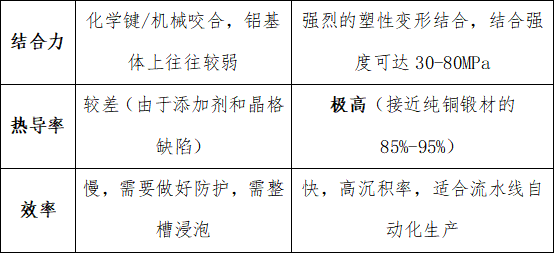

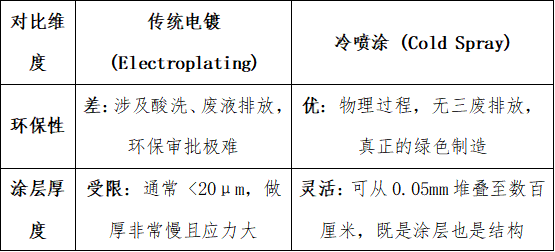

在当前的环保高压和性能需求下，冷喷涂相比传统电镀工艺具有压倒性优势：

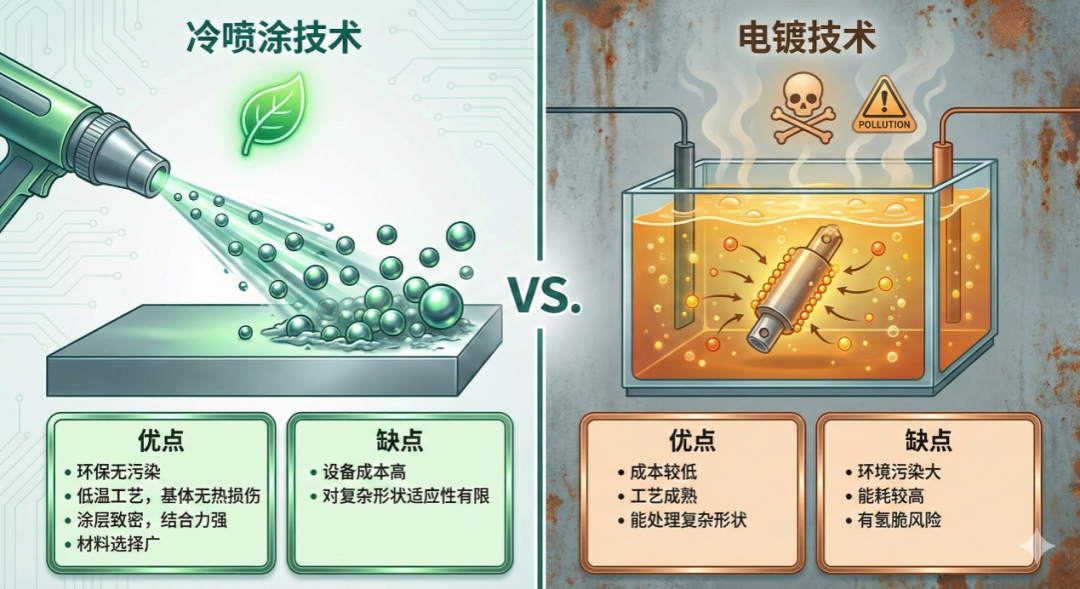

图 4 冷喷涂VS电镀 （图源：AI生成）

随着铜价高企，空调换热器全铝化已是定局。但在连接管路时，铝管与铜压缩机的连接一直是泄漏的重灾区。

通过在铝管端口冷喷涂铜层，可以实现“铝管-铜接头”的常规钎焊，既享受了铝的低成本，又保证了接头的几十年不泄漏的可靠性。

电池汇流排 (Busbar)： 铝排替代铜排减重30%，但在接触点冷喷涂铜，解决铝接触电阻大、易氧化发热的问题。

水冷板： 铝制水冷板表面喷铜，直接烧结陶瓷基板，大幅简化IGBT模块的封装结构。

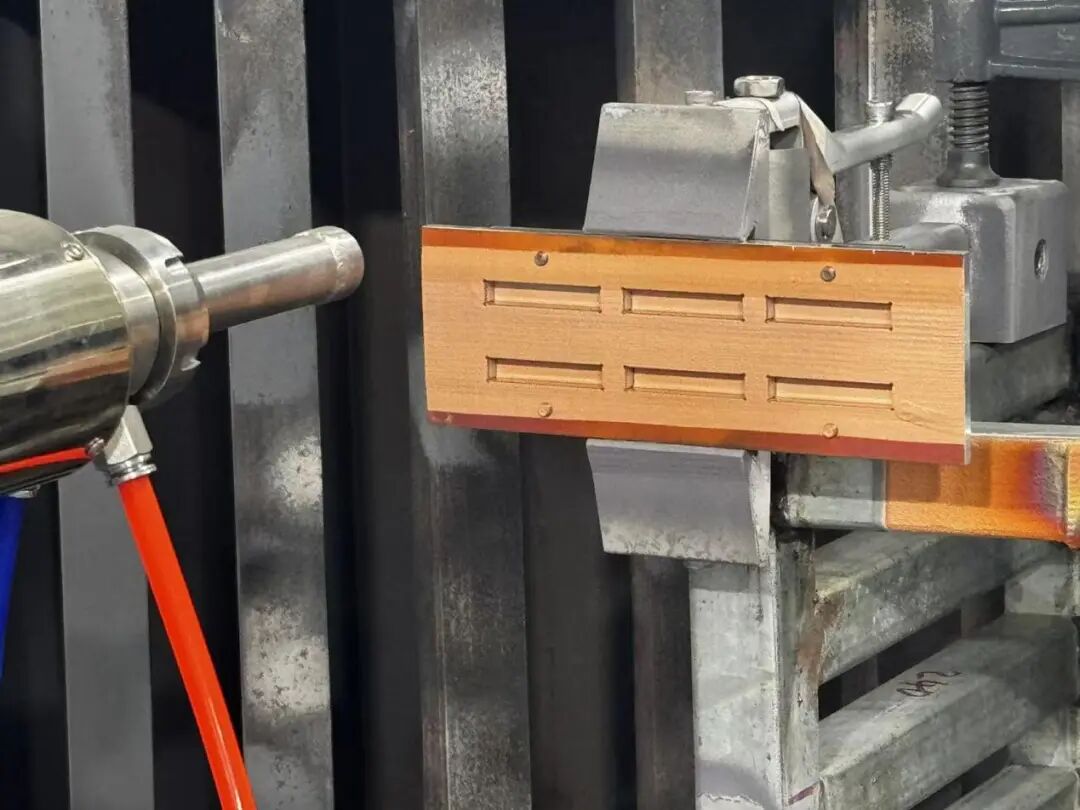

图 5 水冷板喷涂示意图 （图源：超卓航科）

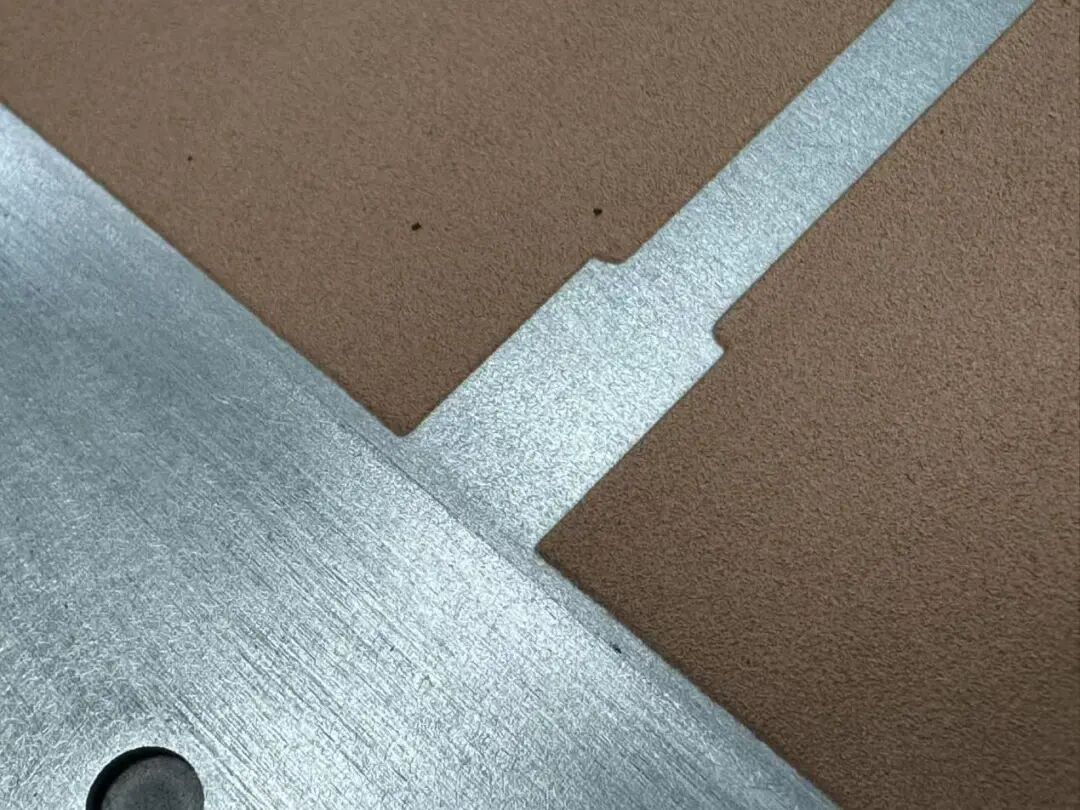

图 6 水冷板局部示意图 （图源：超卓航科）

冷喷涂技术不仅仅是一种表面处理工艺，还是一种材料改性技术。它让廉价的铝合金拥有了贵金属铜的表面性能。

在铜价日益昂贵、环保法规日益严苛的今天，冷喷涂为电子和汽车工业提供了一条兼顾成本（Cost）、性能（Performance）与环保（Eco-friendly）的最佳路径。它让“铝代铜”不再是简单的材料替换，而是制造工艺的一次完美升级。
